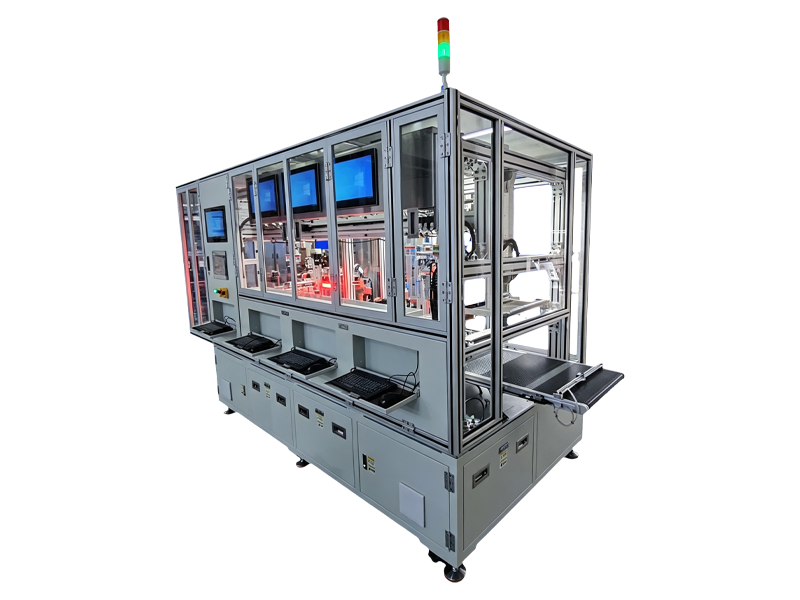

本机专用于配合菲林CTP烧录检测系统实现菲林CTP半成品的自动化烧录和测试，整个检查过程不需要人工干预，全部由设备自动完成。

特点如下：

• 流水线来料、机械手进行上下片、产品搬送，Unloader机构对合格品及不良品下载等实现全自动化功能；

• 在压接测试前，通过特有的视觉对位压接系统对待测产品进行自动对位，快速、准确、稳定地实现的连接器PIN对位压接导通以及分离，有效减少了因对位、压接问题所造成的损失。配置专用的压接机构，极大地提高了更换产品型号速度。

• 本机采用了特有的检测软件判别系统，可与客户现有的检测系统直接配合使用，不需要客户提供软件I/O接口。具有丰富而简洁的人机界面，易学易懂；所设置的检测参数及其检测结果方便存储和查阅。

• 本机具有高精度、高稳定性、高可靠性、高检测速度及操作简单方便等特点，同时配备了三工位测试，使其生产效率得到极大的提高。

工作流程：

产品流水线来料，产品在流水上初整列，完成后，中转上料机械手从流水线上将产品拾取，放在CCD粗定位机构上，拍照后机构可进行旋转补偿；上料机械手从CCD粗定位机构上将产品拾取，分别送至测试工位A（或工位B、C）上，由各工位的视觉系统进行“X-Y-角度”自动对位，测试治具上压头的连接器（母）与产品FPC上的连接器（公）做精确对位压合连接导通（或测试治具压头上的探针与产品FPC上的金手指做精确对位压合连接导通），再启动烧录检测软件做烧录检测。根据烧录检测结果，下料机械手1将不需要翻转的OK产品直接放置到到OK品流水线上；如果OK产品需要翻转，下料机械手1先将OK产品翻转180度，下料机械手2将翻转180度后的产品取放置下料流水线上；对于NG品，NG品机械手则将其叠放入NG料盒内。
